機載激光雷達在礦山測繪中的應用
激光雷達技術在工程測量活動中起到了至關重要的作用，它也成為了地形測繪科研領域中備受關注的熱門技術。
該案例涉及的測區面積約為1.54平方公里，測區內高差約為200米。

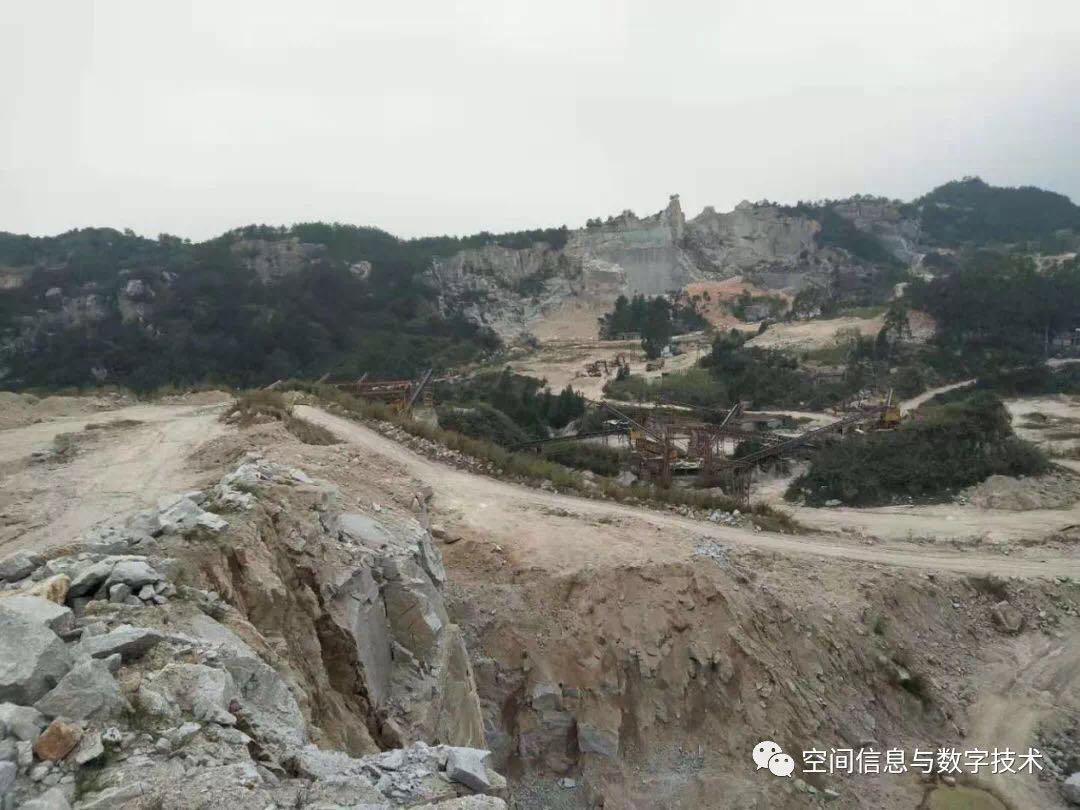

北面及西南面為未開采區或少量開采區，山上有稀疏植被覆蓋。其他區域為開采區，無植被覆蓋。
測區內有零星房屋。
項目要求：
獲取測區內點云數據，
生產精度優于0.2米的DEM數據，
根據提供基準面，
計算測區內的土石方量。
設備介紹：

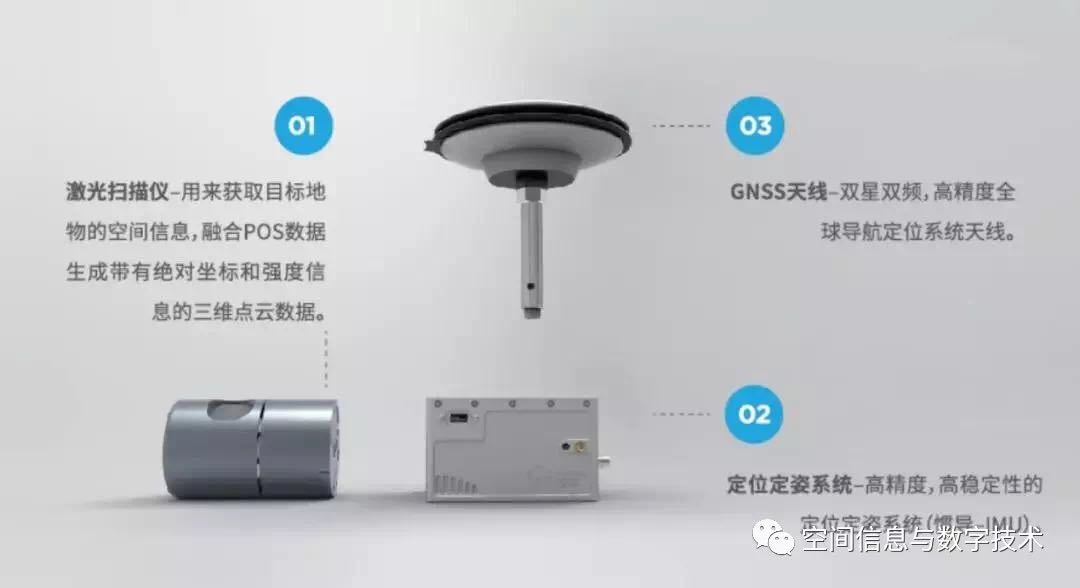

Brisight V-IV移動激光雷達系統：
金景科技自主研發的高精度、
一體化、多平臺移動激光雷達系統。
系統集成了激光掃描儀、GNSS定位系統、
IMU定姿系統等多種傳感器。
可在無人機、汽車、背包等多種移動平臺之間快速切換。
技術參數：
設備重量 2.5kg
激光等級 1級
采集速率 70萬點/秒
掃面范圍 0.5-100m
掃描視場 40°×360°
絕對定位 10cm（機載）

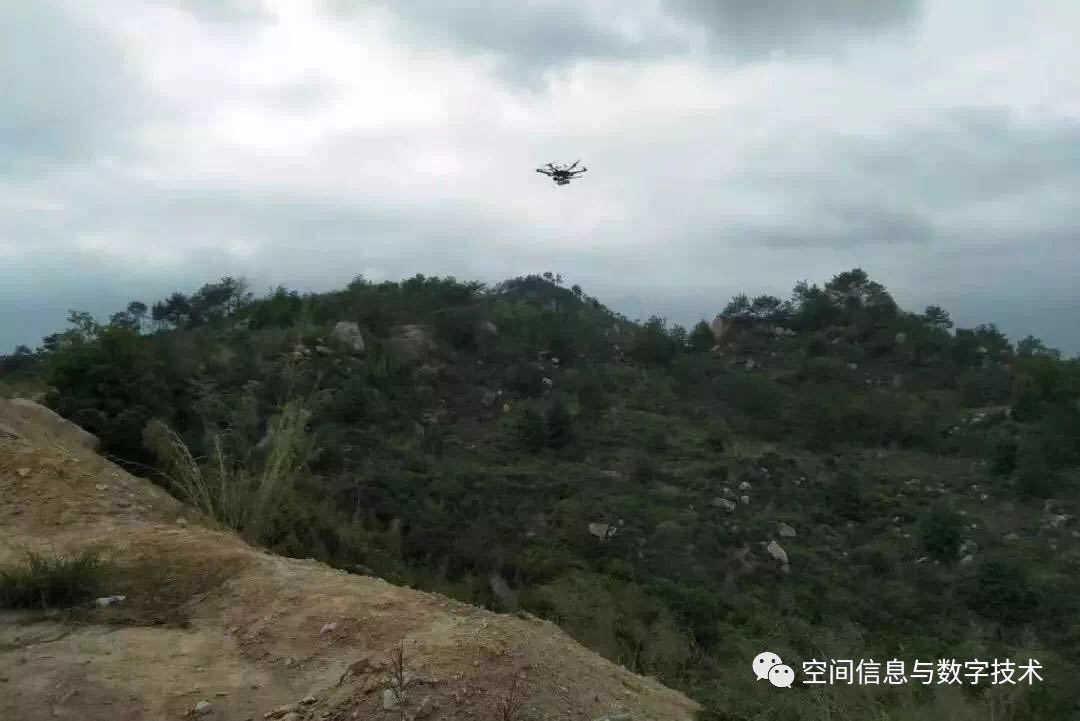

數據采集：
由于測區地形起伏較大，高差將近200米，
而我司激光雷達的最遠測距為100米，因此
采用無人機的地形跟隨模式進行測量，無人
機自動根據地形的變化調整飛行高度，達到
最佳的測量效果。
數據處理：
1. 在軟件中進行濾波處理，
濾掉點云中的植被、房屋等地物，
只保留自然地面。

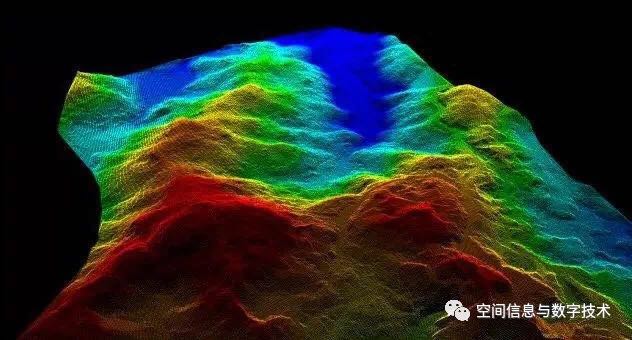

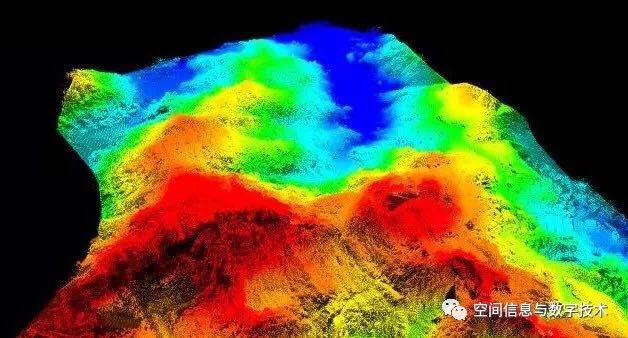

濾波前后對比如下：

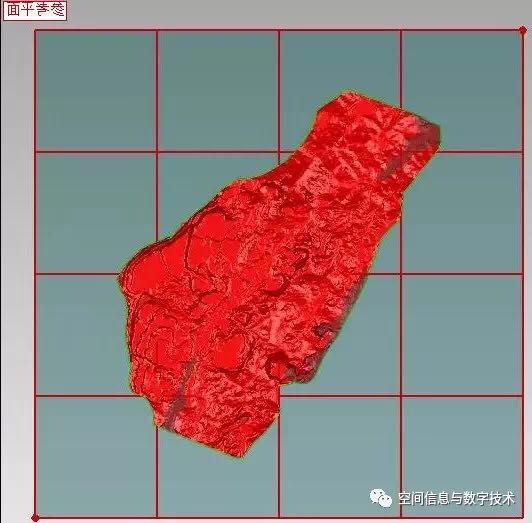

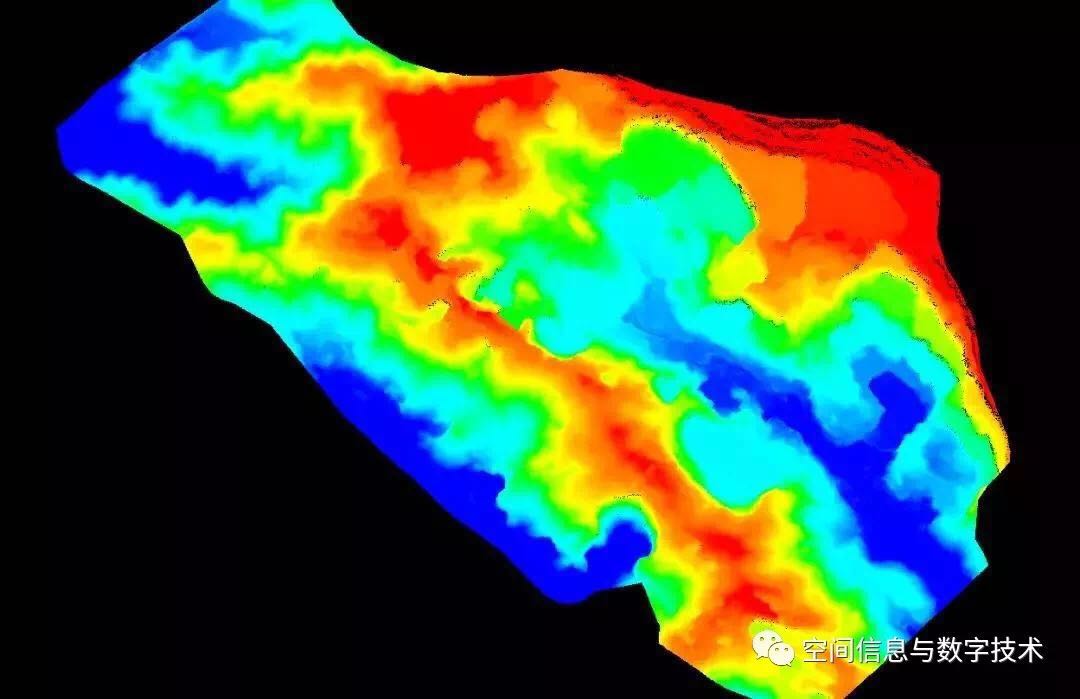

2. 利用最后生成的DEM，
在軟件中生成三角網模型，
設置土石方測量基準面，
計算土石方量。
精度驗證：

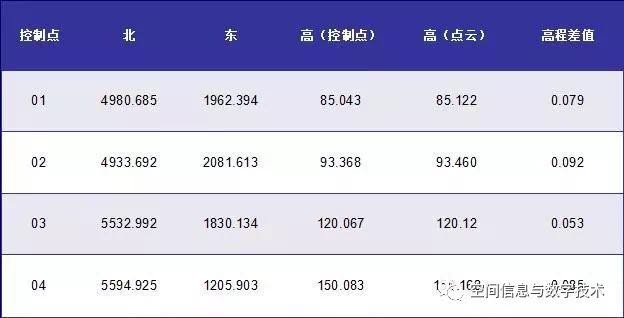

選取測區內均勻分布的四個控制點進行精度對比如下：
金景（海南）科技發展有限公司，專注從事3D激光掃描、3D空間數據采集與行業應用，是地理信息綜合解決方案提供商。歡迎各國家、政府、企業、專家學者、創業人士、學生來公司洽談和交流，知己知彼，協同發展。
地址：海南省?？谑旋埨ツ淆埪?9號海南師范大學校區內
熱線：0898-65809727 / 13976980020
網址：www.hhbzty.com
